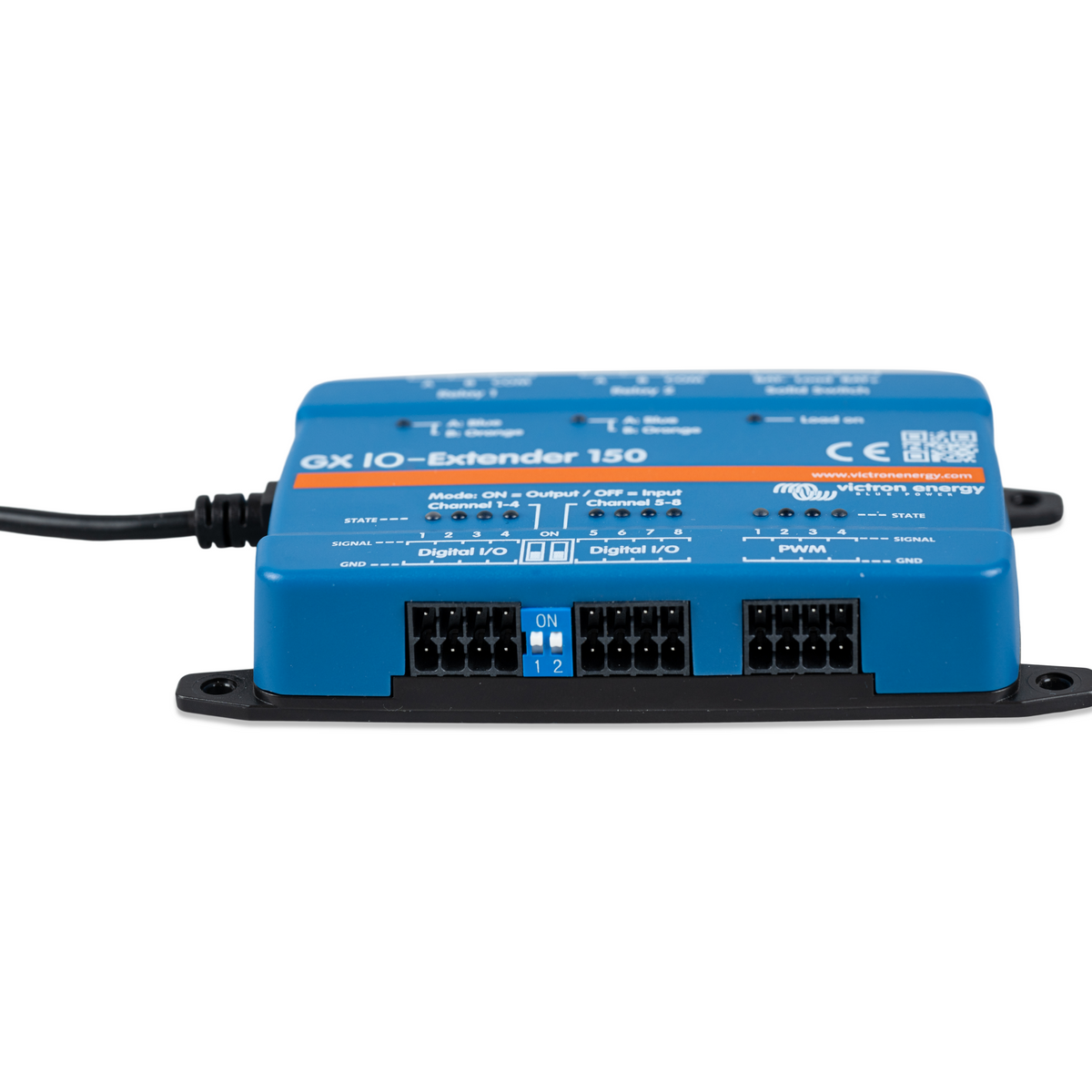

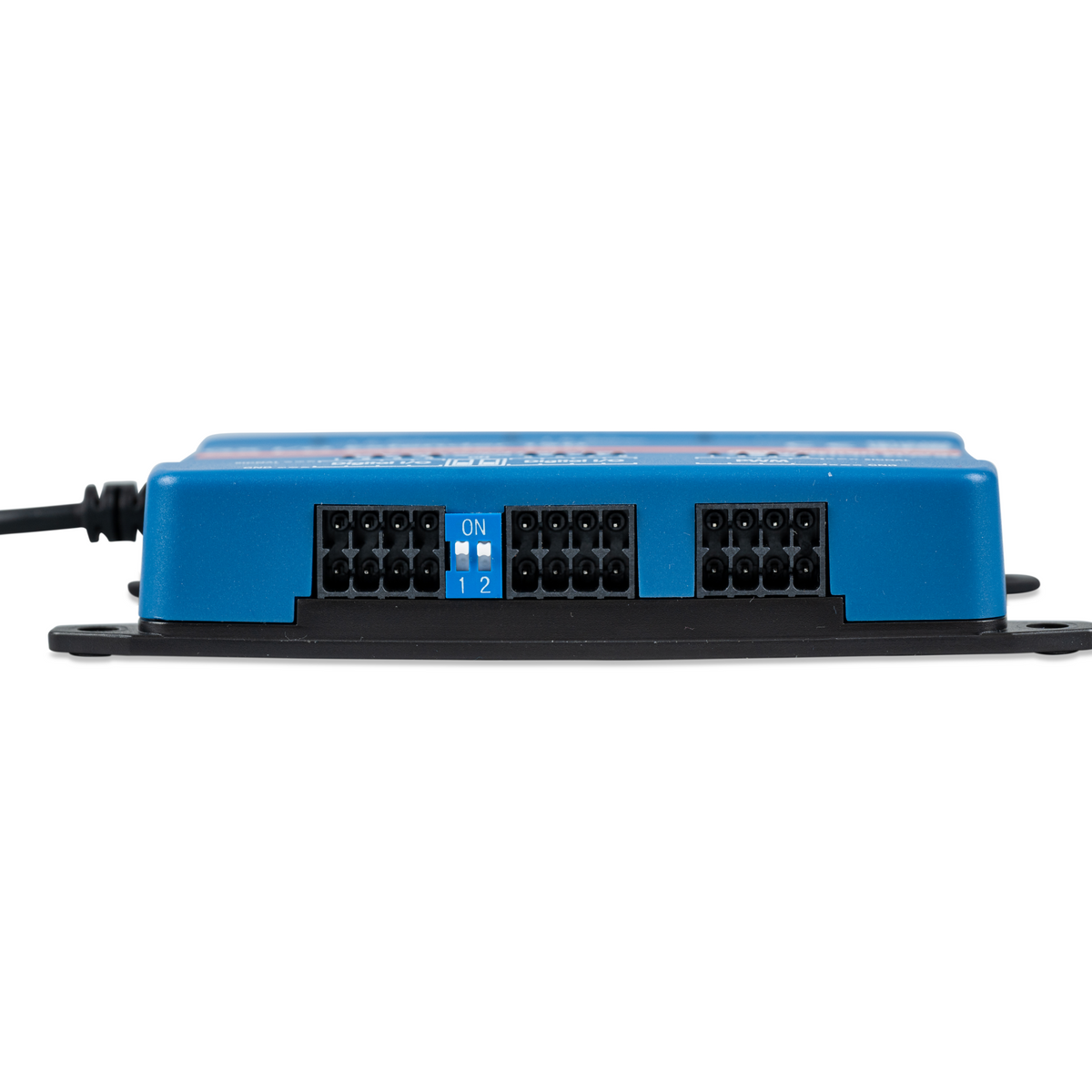

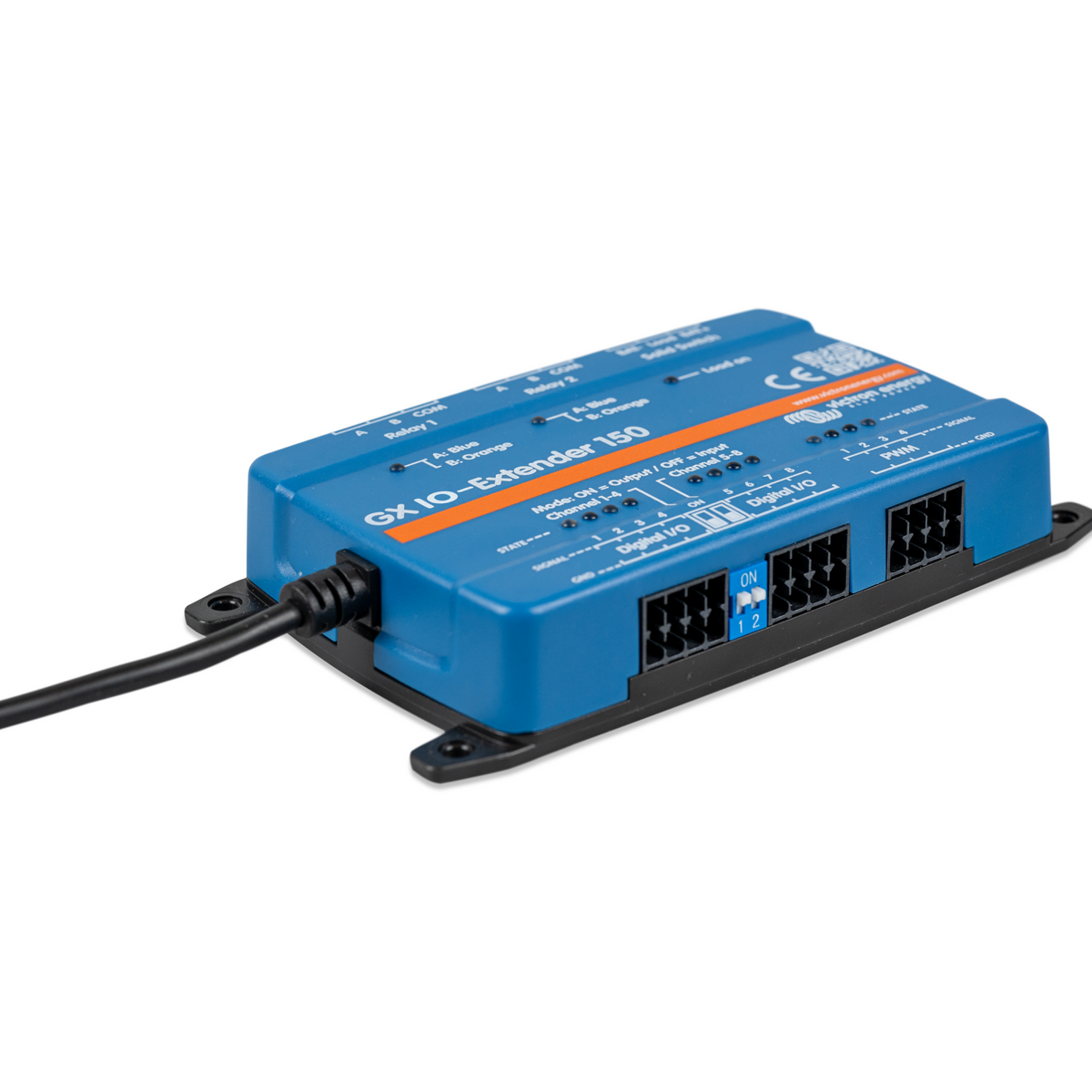

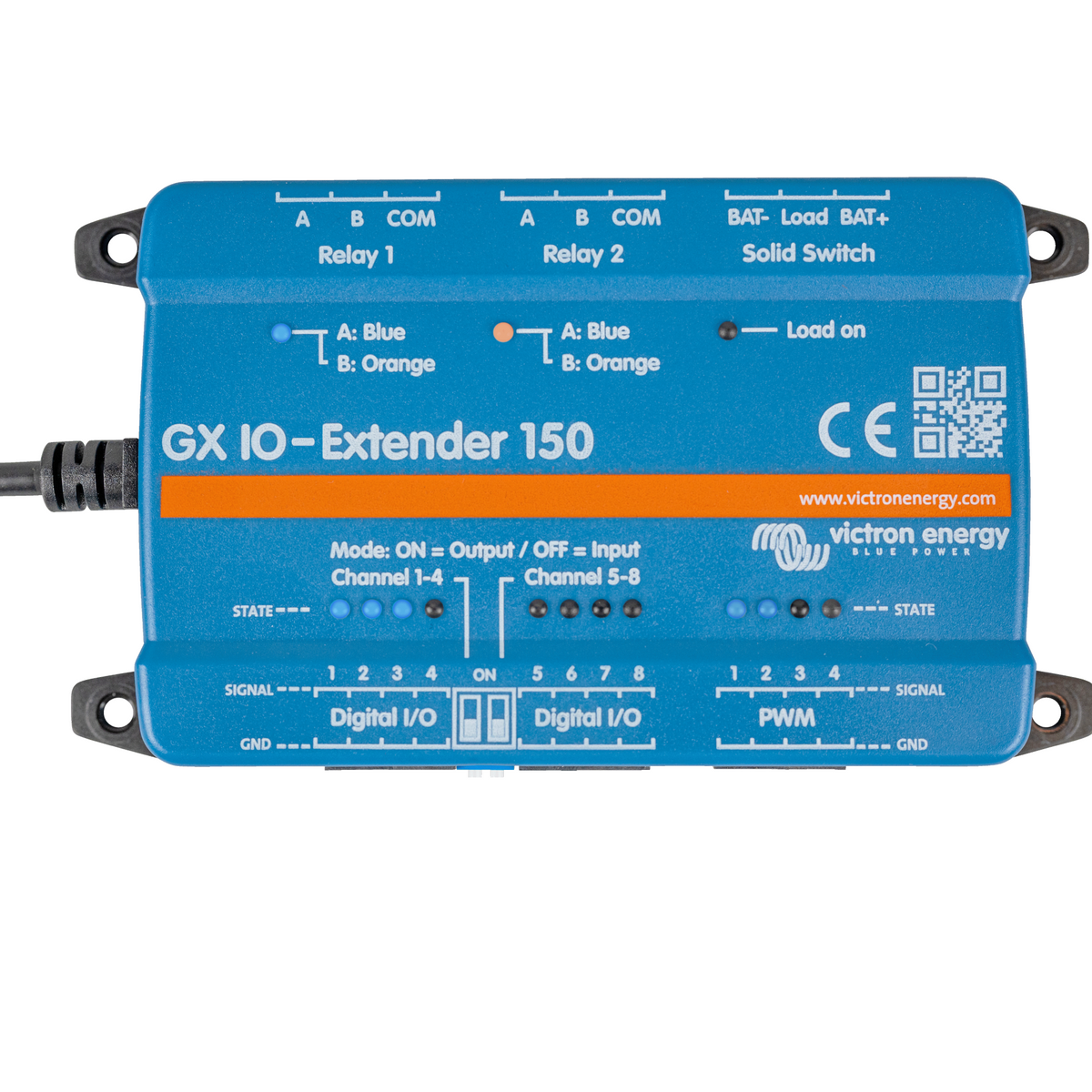

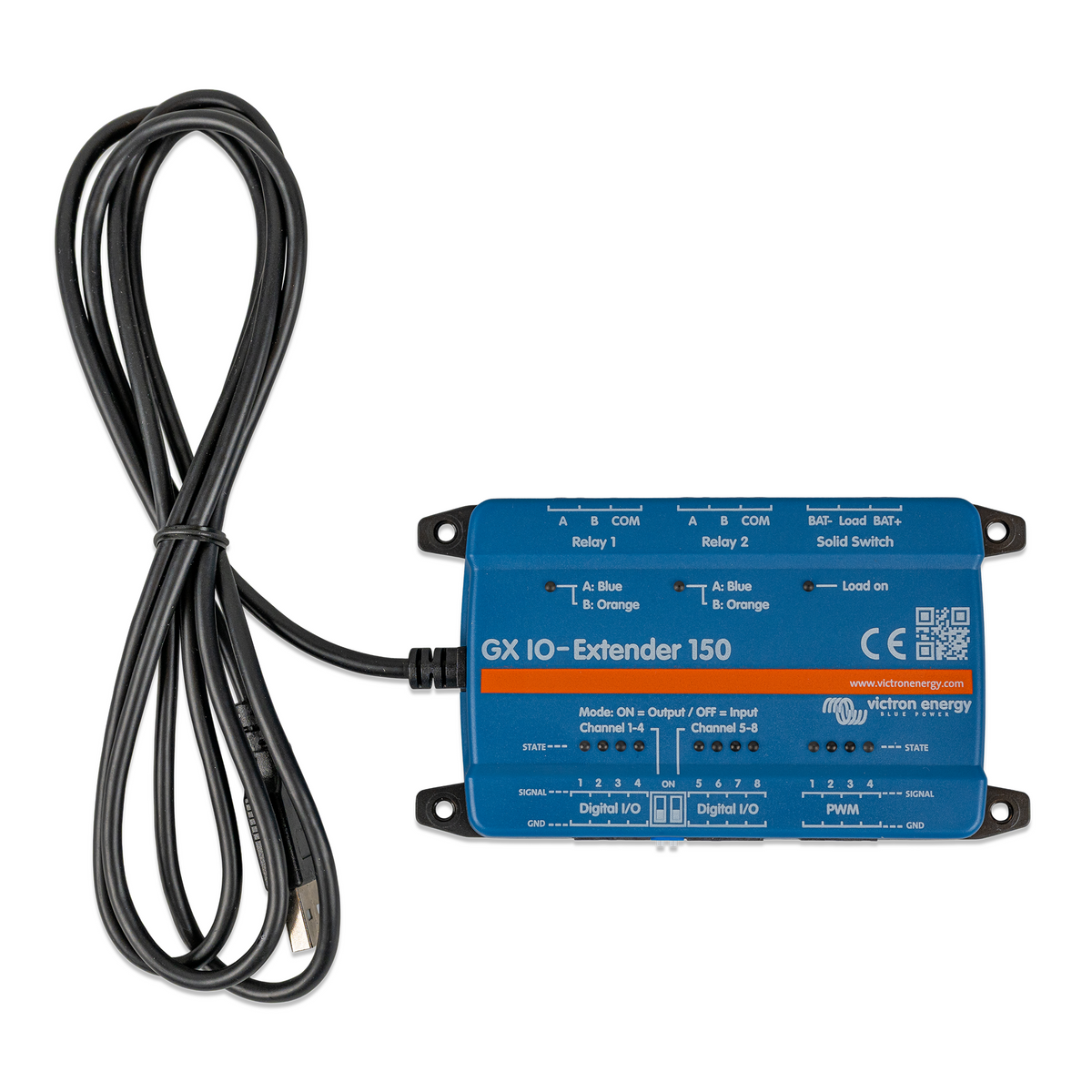

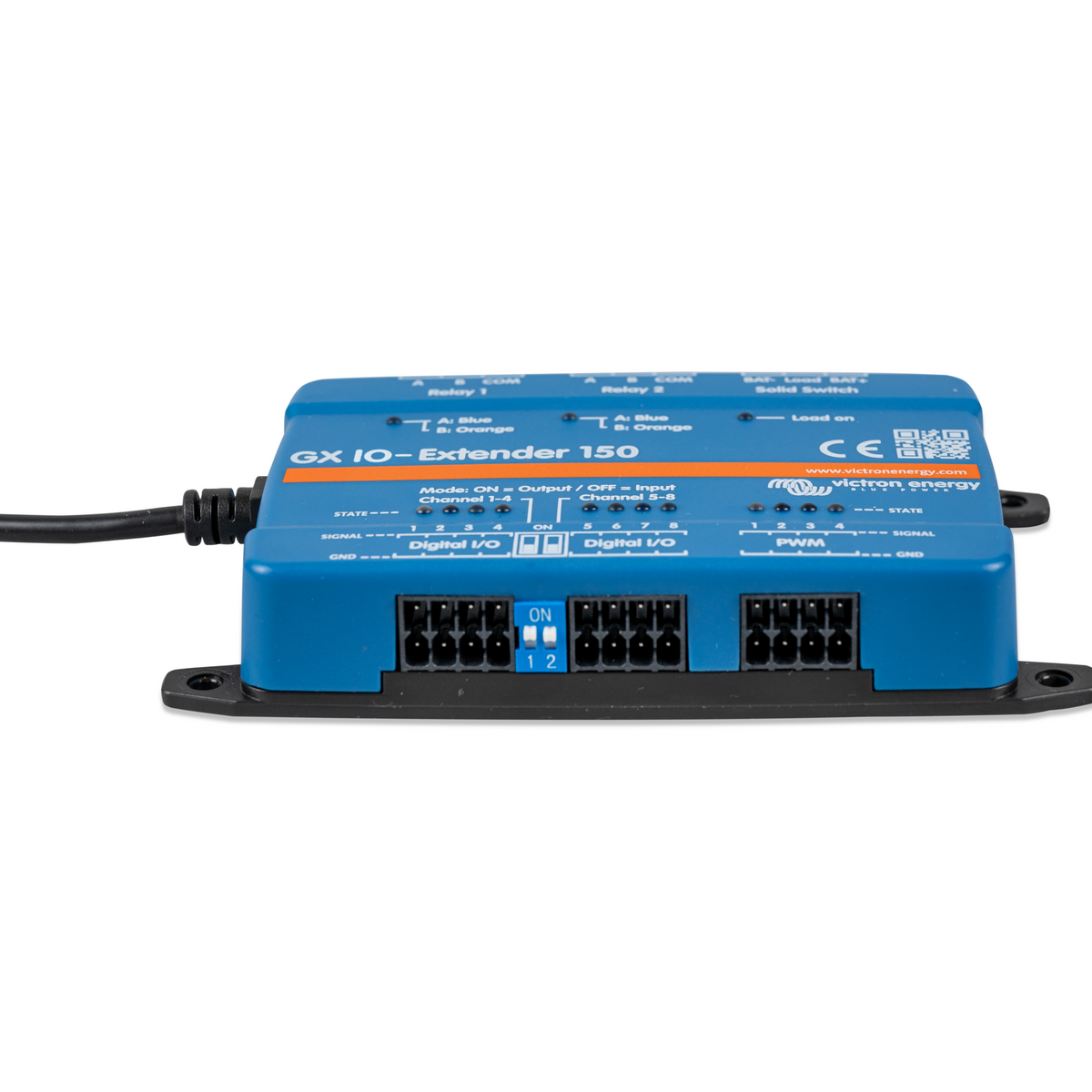

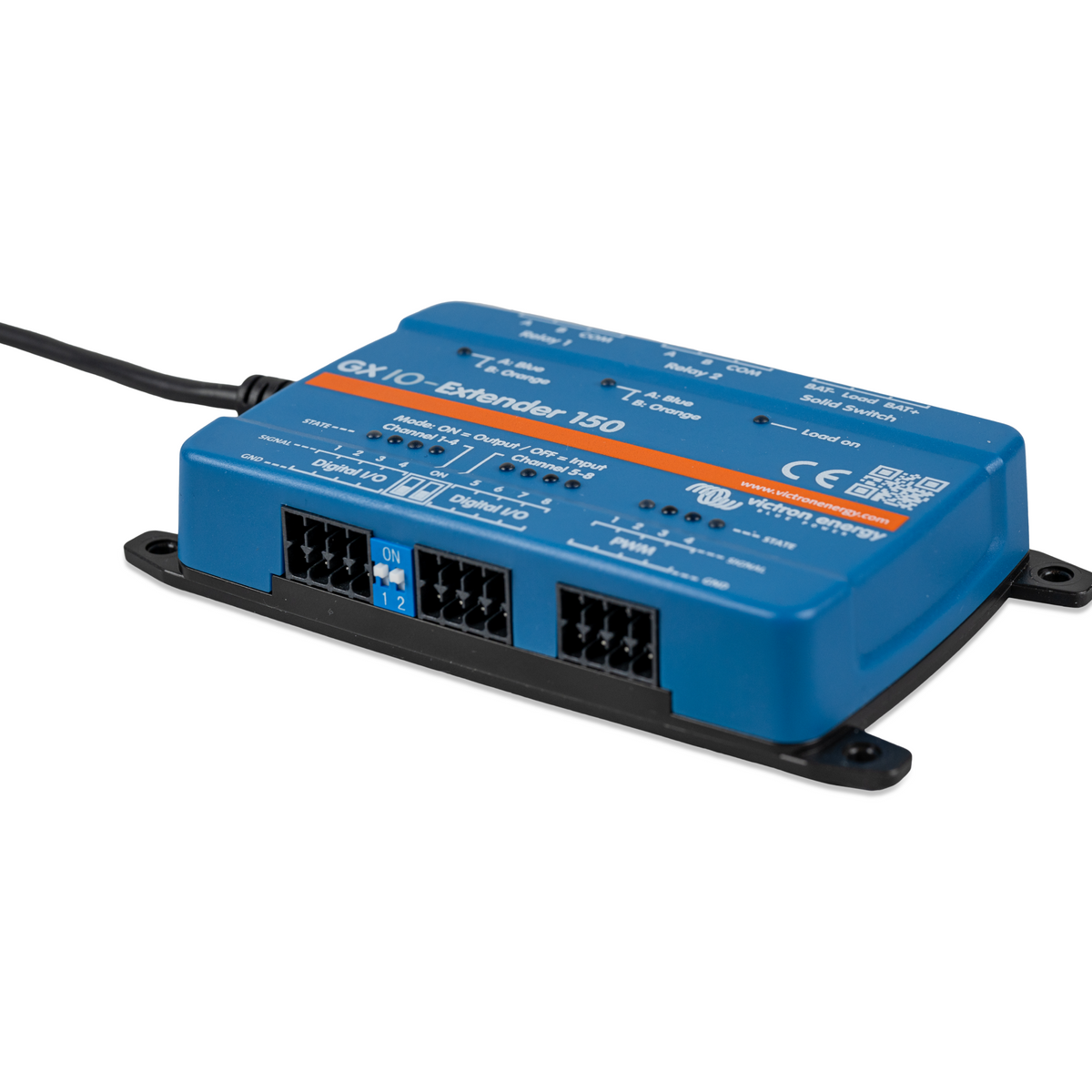

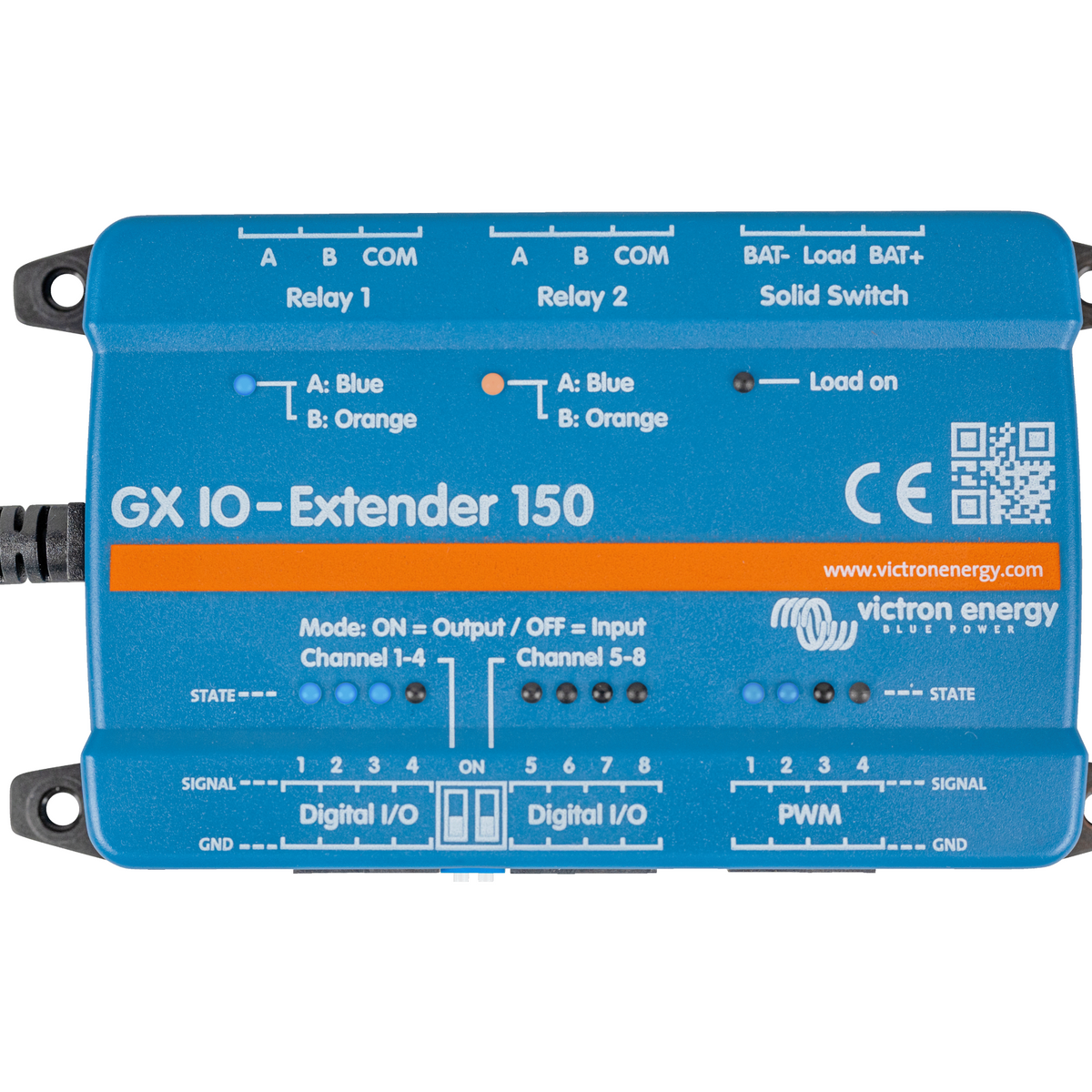

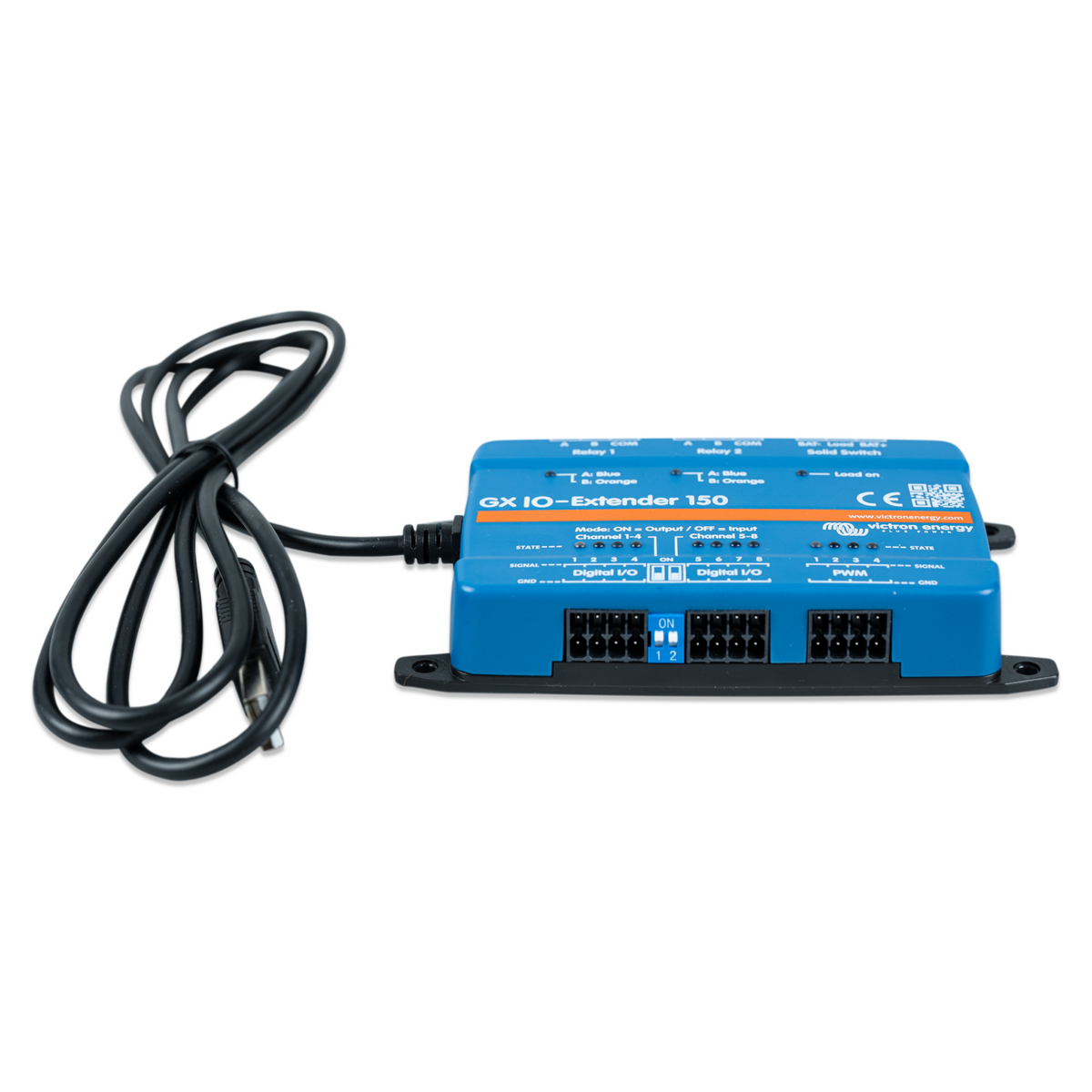

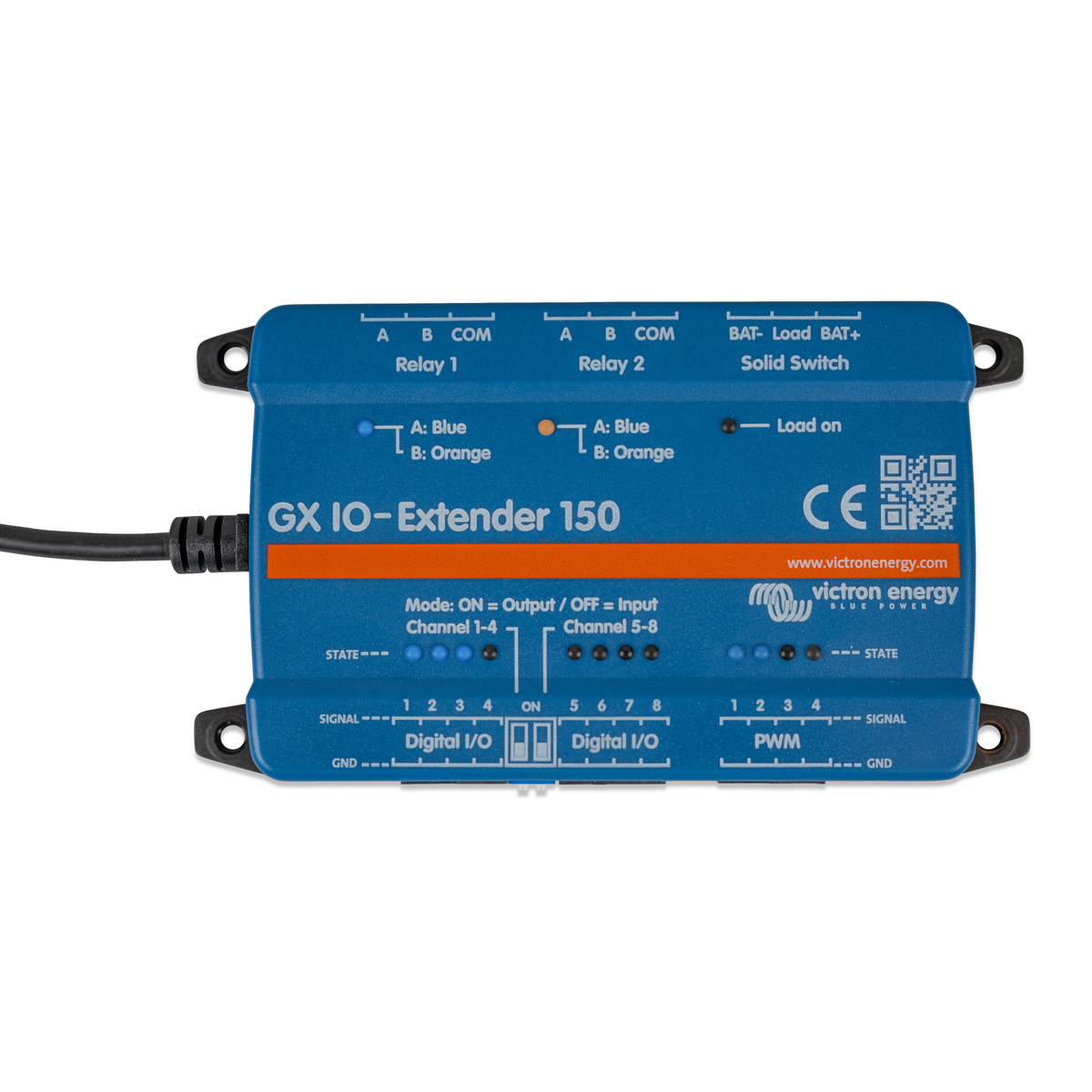

Extensor de E/S GX 150

El Victron Energy GX IO-Extender 150 amplía las capacidades de entrada y salida de un dispositivo Victron GX compatible, como el Cerbo GX o el Ekrano GX. Añade conexiones digitales configurables, salidas PWM, relés biestables y un interruptor de estado sólido para integrar sensores, alarmas, controles y equipos externos adicionales.

El módulo se conecta al dispositivo GX mediante USB, que también proporciona la energía necesaria para su funcionamiento. Una vez conectado, sus entradas y salidas quedan disponibles en la interfaz del GX y pueden controlarse desde el panel de interruptores o incorporarse a automatizaciones personalizadas mediante Node-RED.

Características principales:

• Ocho puertos digitales configurables: Incluye ocho puertos digitales divididos en dos grupos de cuatro. Cada grupo puede configurarse como entradas o salidas mediante los interruptores DIP integrados.
• Cuatro salidas PWM: Proporciona cuatro canales PWM de 0–5V para aplicaciones de control compatibles, como la regulación de luces LED y la velocidad de motores.
• Dos relés biestables: Los dos relés libres de potencial mantienen su posición seleccionada aunque se interrumpa la alimentación.
• Interruptor de estado sólido: Incluye un interruptor DC controlado electrónicamente con conexiones para el positivo de la batería, el negativo de la batería y la carga conectada.
• Conexión y alimentación mediante USB: Se conecta directamente a un puerto USB disponible en el dispositivo GX y recibe energía mediante la misma conexión.
• Control mediante la interfaz GX: Las entradas, salidas, los canales PWM y los relés pueden visualizarse y controlarse desde la interfaz del dispositivo GX compatible.
• Automatización con Node-RED: Permite crear funciones avanzadas de monitoreo, automatización y control cuando se utiliza con un dispositivo GX compatible con Node-RED y Venus OS Large.
• Indicadores de estado: Los indicadores LED azules y anaranjados muestran visualmente el estado actual de cada conexión.
• Opciones flexibles de instalación: Puede instalarse directamente en una pared o sobre un riel DIN mediante un adaptador opcional.

Importante: El GX IO-Extender 150 está diseñado principalmente para aplicaciones de señalización y control. Sus salidas digitales no deben utilizarse para activar cargas eléctricas directamente. Los relés y el interruptor de estado sólido también tienen límites específicos de corriente y voltaje que deben respetarse. Para cargas de mayor potencia puede ser necesario utilizar un relé, contactor o dispositivo de conmutación externo apropiado.

El GX IO-Extender 150 es un módulo de expansión práctico para sistemas de energía marinos, móviles, industriales, de respaldo y fuera de la red que requieren entradas adicionales para sensores, conexiones de alarma, controles de equipos o respuestas automatizadas personalizadas.
